一．產品概述

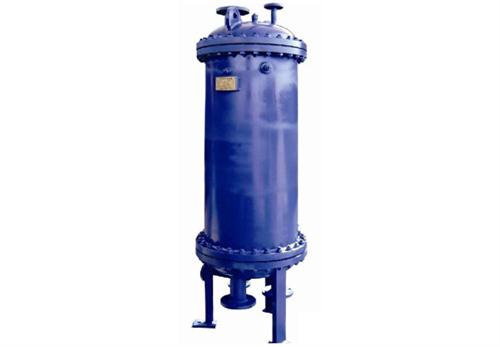

        浮動盤管換熱器，其結構是在具有一定容積的罐體內裝有用銅管彎成螺旋狀的多重?fù)Q熱管，即所謂的浮動盤管，在換熱管中通入蒸汽，將罐體內的水加熱。當蒸汽進入盤管時，在蒸汽壓力的沖擊和熱膨脹的作用下，盤管會產生一定量的曲伸浮動變形和稍小震動，這就是浮動盤管換熱器的主要特點。由于它具有一定的水容積，水的溫度變化比較平穩，它適用于洗浴或其它生活用水。容積式浮動盤管換熱器的罐體一般為碳鋼結構，也可以是不銹鋼，罐體一般為立式的。
通入盤管內的蒸汽壓力0.1-1.0Mpa，溫度120-200℃殼程水的工作壓力一般≤1.0Mpa，水的進口溫度為12℃左右，水的出口溫度℃左右。

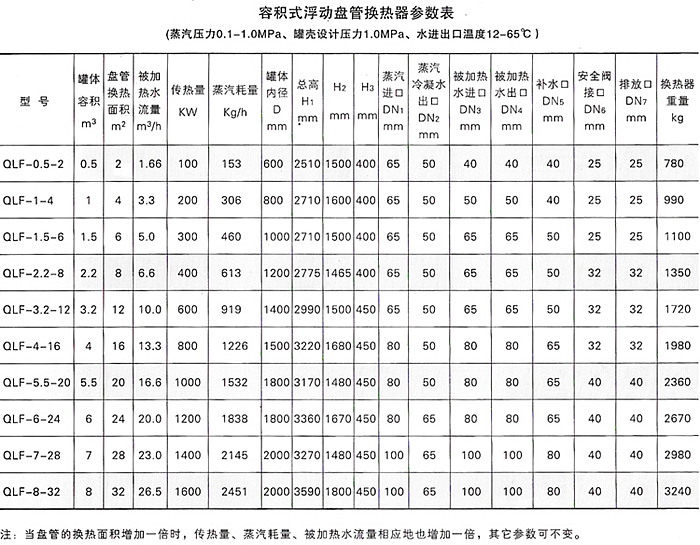

三．容積式浮動盤管換熱器參數表
        容積式浮動盤管換熱器的選用主要根據用水的流量，表中水流量指的是連續供水時的工況，當間斷供水時，可適當減少換熱器的型號。也可以根據用戶的工況和要求，在某種型號罐體的基礎上適當加大或減少盤管的換熱面積。罐殼體積的承壓力一般為1.0Mpa，也可根據用戶的工況和要求，提高罐體的壓力等級。

四．容積式浮動盤管換熱器的安裝使用
1.容積式浮動盤管換熱器在其安全閥口要安裝安全閥，安全閥的開啟壓力可調至0.8-1.0Mpa。
2.若采用溫度自動控制裝置，用戶可自行選用安裝自力式溫度控制閥或電動調節閥，該閥安裝在蒸汽進口，溫度傳感器安裝在被加熱水的出口上，當出水溫度超過預定的控制溫度時，溫控閥會自動減小閥門的開度，減小蒸汽的進入量。
3.蒸汽冷凝水出口不要加疏水器，讓冷凝水順利排出，以免換熱盤管內積水，影響換熱。
4.停用時要將內部水排凈。
